什么是逆變器？

逆變器按輸出波形可以分為：方波逆變器、階梯波逆變器、正弦波逆變器，下面分別對這三種逆變器進行說明：

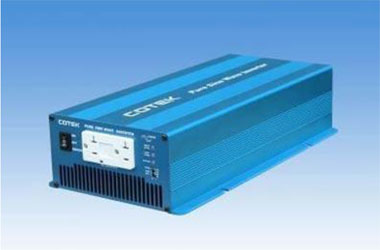

1、正弦波逆變器：由于輸出的交流電壓波形為正弦波故稱為正弦波逆變器，其優點是，輸出波形較好，失真度很低，干擾小，噪聲低。除此之外，保護功能齊全，整機效率高。缺點是：線路相對復雜，對維修技術要求高，價格較貴。

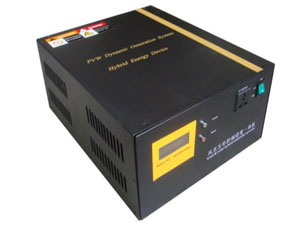

2、方波逆變器：由于其輸出的交流電壓波形為方波故稱為方波逆變器。其特點是線路比較簡單，使用的功率開關管數量較少。
功率一般在百瓦至千瓦之間。其優點是：線路簡單、價格便宜、維修方便。缺點是由于方波電壓中含有大量高次諧波，
對收音機和某些通訊設備有干擾。此外調壓范圍不夠?qū)?，保護功能不夠完善，噪聲比較大。

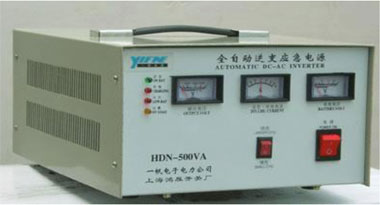

3、階梯波逆變器：其輸出的交流電壓波形為階梯波，輸出波形的階梯數目差別很大。其優點是輸出波形比方波有明顯改善，高次諧波含量比減少，當階梯達到17個以上時輸出波形可實現準正弦波。當采用無變壓器輸出時，整機效率很高。缺點是，階梯波疊加線路使用的功率開關管較多，其中有些線路形式還要求有多組
直流電源輸入。這給太陽電池方陣的分組與接線和蓄電池的均衡充電均帶來麻煩。此外，階梯波電壓對收音機和某些通訊設
備仍有一些高頻干擾。

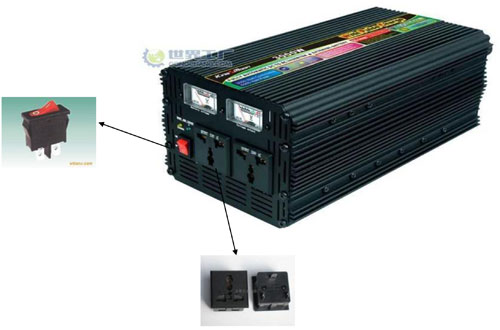

船形開關在太陽能逆變器中的應用


從以上圖片中可以看出每種逆變器都會用到船形開關及電源插座，其中由于每種逆變器產品設計不同，對應的船形開關型號也有所不同，其中比較常用的船形開關對應我司的產品系列為：RA系列船形開關.對于電源插座部份大多規格都是一致的（外形尺寸），區別可能會因為產品定位不同而選擇不同品牌的電源插座。
